數控車床軸套零件圖快速繪圖尺的創新設計

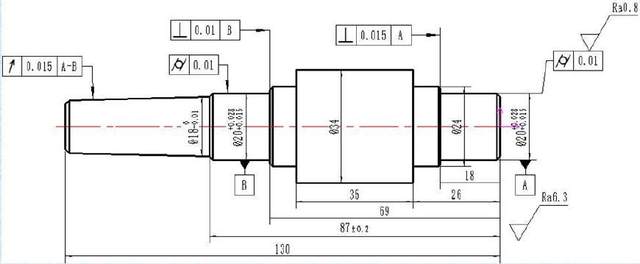

數控加工技術專業的學生在專業課的學習中經常要繪制零件圖，且軸套類零件輪廓一般是由直線和圓弧組成的，比較復雜，此外還要涉及到尺寸的標注等。

學生采用一般的量具在繪制過程中往往繪制的直線不垂直、不水平、不對稱且效率較低，比較費時。

目前，還沒有一種簡單方便的專用繪圖尺，來完成車床零件圖紙的快速繪制。

本次發明涉及一種繪圖量具，具體的說是提高車床零件圖紙的繪制速度而設計的一種繪圖尺。

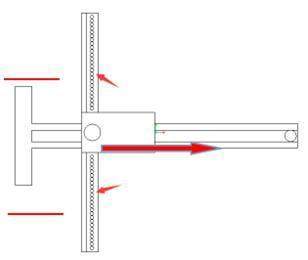

創新點：1）同時握住兩支筆進行零件輪廓、尺寸界線的繪制，保證直線度，對稱度，最少提高一倍的繪圖速度。

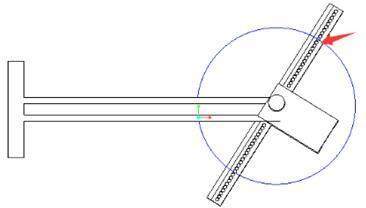

2）快速選取尺寸，繪制圓弧

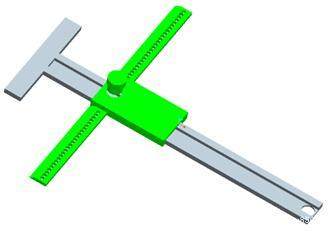

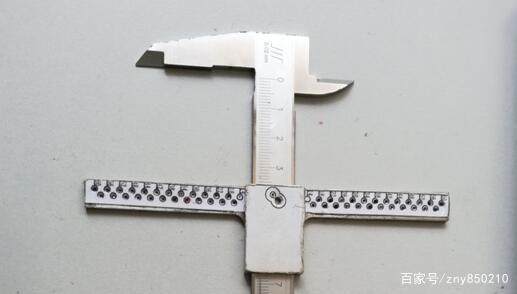

3）實物圖

注：本產品已專利授權
